広角星野写真を分割してプレートソルブし、統合した WCS 座標情報を元画像に適用する PixInsight スクリプトです。PixInsight の ImageSolver では対応できない超広角な星空画像に対応します。

注意: Split ソルブでは画像中心から離れるほど歪みが大きくなるため、周辺部の精度が必要な場合（AnnotateImage での利用等）は Manual Image Solver の利用をご検討ください。Split Image Solver は AnnotateImage の完璧な精度を求めるものではなく、ImageSolver 単体では不可能な超広角画像での SPCC 実行を可能にするツールです。

スクリーンショット

メインダイアログ

メインダイアログ

左パネルに画像プレビューとグリッドオーバーレイがリアルタイム表示され、タイル分割の様子を確認できます。スキップされるエッジタイルは暗いオーバーレイと「skip」ラベルで表示されます。右パネルには機材選択、グリッド設定、エッジスキップ、Sesame 天体名検索などが並びます。

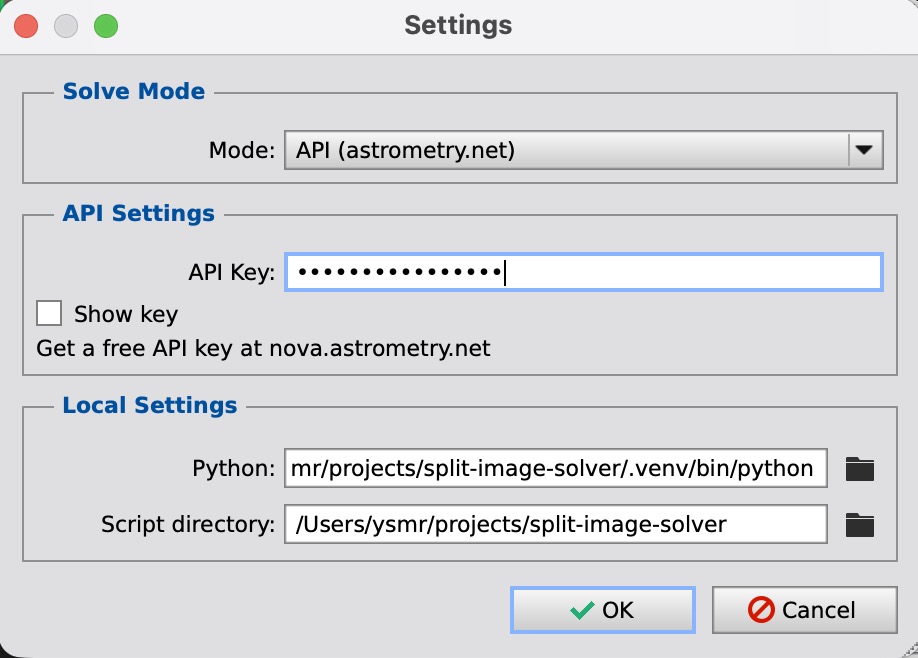

Settings ダイアログ

Settings ダイアログ

左下の「Settings…」ボタンから開きます。ソルブモード（API / Local / ImageSolver）の切り替え、API キー、Python 環境の設定を行います。

主な機能

  • 3 つのソルブモード: astrometry.net API（デフォルト）、ローカル solve-field（Python）、ImageSolver（PixInsight 内蔵）
  • 画像プレビュー＋グリッドオーバーレイ: タイル分割の様子をリアルタイムで可視化、STF ストレッチ（None/Linked/Unlinked）対応
  • 柔軟な分割: 1x1（単一画像）から 12x8 まで、FOV に基づく「Recommended」ボタンでワンクリック最適グリッド設定
  • エッジスキップ: 上下左右のタイル行/列をスキップ（星景写真で地上部分を除外するのに便利）
  • 高精度: SIP 歪み補正対応、WCSFitter による制御点フィット
  • 部分ソルブ対応: 一部のタイルのソルブに失敗しても、成功したタイルから WCS を全体に適用
  • 2 パスリトライ: 失敗タイルを隣接成功タイルの WCS ヒントで自動再試行
  • オーバーラップ検証: 隣接タイルの重複領域で WCS 整合性を自動チェック
  • 機材 DB: カメラ/レンズの自動認識、焦点距離・ピクセルピッチ自動入力
  • 魚眼レンズ対応: equisolid/equidistant/stereographic 投影に対応、タイルごとのスケール補正
  • Sesame 天体名検索: 天体名から RA/DEC を自動入力
  • SPFC 互換: SubframeSelector、SPCC 等と連携

ソルブモード

モード 説明 必要な環境 精度 Split
API（デフォルト） astrometry.net API でソルブ API キーのみ（Python 不要） 良好 対応
Local ローカル solve-field でソルブ Python + solve-field + 星カタログ 最高 対応
ImageSolver PixInsight 内蔵 ImageSolver でソルブ 追加環境不要 — Single のみ

精度の順: Local > API > ImageSolver。ImageSolver モードは API キーも Python も不要で、単一画像のプレートソルブに手軽に使えます。

インストール

リポジトリからインストール（推奨）

  1. PixInsight を開く
  2. Resources > Updates > Manage Repositories を開く
  3. 以下のリポジトリ URL を追加:
    https://ysmrastro.github.io/pixinsight-scripts/
  4. Resources > Updates > Check for Updates を実行
  5. SplitImageSolver をインストール

手動インストール

  1. リポジトリを clone またはダウンロード:
    git clone https://github.com/ysmr3104/split-image-solver.git
  2. javascript/ 内の以下のファイルを PixInsight スクリプトディレクトリ（SplitImageSolver/ フォルダ）にコピー:
    • SplitImageSolver.js / astrometry_api.js / wcs_math.js / wcs_keywords.js / equipment_data.jsh / imagesolver_bridge.jsh
  3. PixInsight を再起動 → Script > Astrometry > SplitImageSolver から実行

使い方

クイックスタート（単一画像ソルブ）

  1. PixInsight で対象画像を開く
  2. Script > Astrometry > SplitImageSolver を実行
  3. 左下の Settings… ボタンでソルブモードと API キーを設定
  4. Grid を 1x1 (Single) のまま「Solve」をクリック
  5. 完了後、画像に WCS が適用される

分割ソルブ（広角画像）

  1. カメラ/レンズを選択（FITS ヘッダーから自動認識される場合あり）
  2. Recommended ボタンで FOV に基づく最適グリッドをワンクリック設定
  3. 星景写真の場合、Skip edges で地上部分をスキップ（例: B:2 で下 2 行をスキップ）
  4. 必要に応じて天体名を入力して RA/DEC を取得
  5. 「Solve」をクリック

パラメータ

パラメータ 説明
Camera / Lens カメラ・レンズ機種（ピクセルピッチ・焦点距離を自動入力）
Focal length 焦点距離 (mm)
Pixel pitch ピクセルピッチ (μm)
Grid 分割グリッド（ColsxRows）、1x1 〜 12x8
Overlap タイル間オーバーラップ (px)
Skip edges 上下左右のスキップするタイル行/列数 (T/B/L/R)
Object / RA / DEC 天体名（Sesame 検索）・中心座標
Downsample / SIP Order ダウンサンプル設定・SIP 歪み補正次数（API モード）

トラブルシューティング

  • ソルブに時間がかかる / 失敗する: RA/DEC ヒントを入力するとソルブ速度が大幅に向上します。焦点距離・ピクセルピッチも正確に入力してください。
  • 一部タイルがソルブできない: 地上風景や雲を含むタイルはソルブできません（正常動作）。2 タイル以上成功すれば WCS 統合が可能です。Pass 2 リトライで自動的に再試行されます。
  • WCS 精度が低い: オーバーラップを増やす、SIP Order を上げる、グリッドを細かくする、などを試してください。周辺部の精度が必要な場合は Manual Image Solver をご検討ください。
  • Local モードで Python が見つからない: Settings の Python パスが正しいか確認してください。

ライセンス

MIT License
